GaAs Wafer (ガリウムひ素ウエハー)

標準スぺック

Growth Method VGF
Orientation (100)±0.5° (311)A,B±0.5° (111)A,B±0.5°
Size (mm) 50.8~150
Thickness (μm) 350±25~675±25

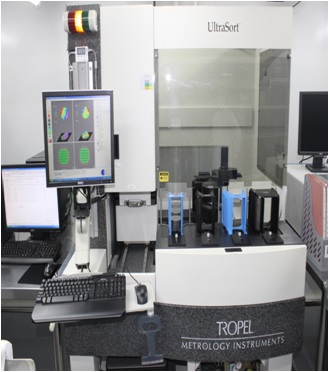

TTV (μm) ≤4
Warp (μm) ≤10

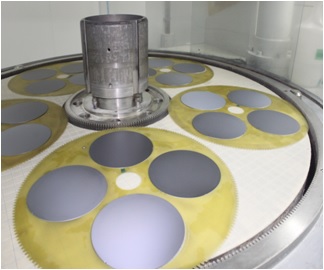

Surface Side1:Polished         Side2:Polished
Conduction Type N-type(Si Dopant) P-type(Zn dopant)    SI-type Undoped
EPD(Ave cm2) ≤100~5000 3000~5000 1500~5000
Mobility(cm2/v.s) (1.0~2.5)×103 (1.0~2.5)×103 >5000
(300K) Resistivity (Ω·cm) N/A N/A >1.0×107
(300K) Carrier Concentration (cm-3) (0.5~4.0)×1018 N/A
Package Packaged in individual containers in a class 100 clean room environment.
