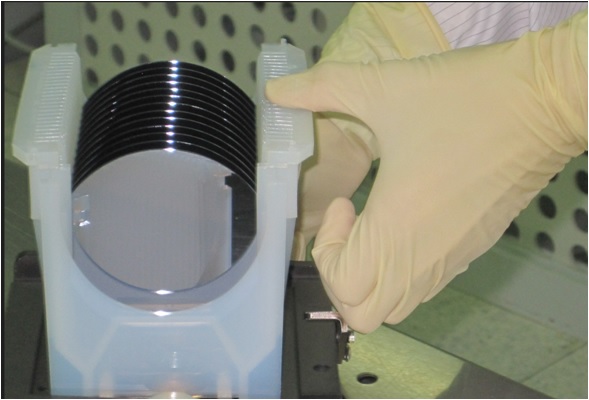

Ge Wafer (ゲルマニウム半導体結晶)

当社は中国のメーカーがVGF法で単結晶したGeウエハー及びインゴットを販売しております。

標準スペック

Growth Metgod VGF
Dopant n-type:As ; p-type :Ga
wafer Shape Round(DIA: 2”to 6”)
Surface Orientation (100)±0.5°
Dopant As(n-type) Ga(p-type)
Resistivity(Ω・cm) 0.05 ~0.25 0.005~0.04
Etch Pitch Density(cm2 ≤300 ≤300
Wafer Diameter(mm) 50.8±0.3 100±0.3
Tickness(μm) 175±25 175±25
TTV(μm) ≤15 ≤15
Warp(μm) ≤25 ≤25
Surface Side1:Polished   Side2:Etch
Backside Ra(μm) ≤0.1 ≤0.1
